domingo, 22 de enero de 2012

Proyecto fin de carrera.

Pongo un video y una foto de mi proyecto de fin de carrera. Es un analizador de espectro basado en un sintonizador de TV, un Arduino Duemilanove, y con interface de usuario a través del PC.

(Disculpad la mala calidad del video) .



Esta es una imagen del montaje, falta el Arduino en el hueco junto al sintonizador.


Imagen del panel principal.

La aplicación del PC está programada en Java, para la comunicación con el hardware del analizador se utiliza un microcontrolador Arduino. Este microcontrolador utiliza un integrado FT232 para hacer una conversión USB-RS232, por lo tanto la programación del firmware y el software se hace como si fuese una comunicación RS232.

El hardware está formado por dos pasos de FI, el primero es el que nos dá el sintonizador UV916, y la segunda está formada por un integrado SA615, que tiene un mezclador, un demodulador de FM y una salida de RSSI o nivel de portadora, esta última se usa para determinar la amplitud del espectro.

viernes, 20 de enero de 2012

Fuente de laboratorio basada en LM723

Aquí muestro una fuente de alimentación basada en el popular regulador LM723. El esquema es el siguiente:

Se puede ajustar la salida de voltaje de 0 a 24v con una carga de 2A, para cargas menores de 2A se puede llegar hasta 30v. El ajuste de corriente se puede hacer de 50mA a 2A, este ajuste no es una fuente de corriente constante, solamente es una protección para el circuito bajo prueba, debido a que el limite de corriente está sujeto a las variaciones con la temperatura del diodo D1 y del transistor Q2.
Para una corriente máxima de 2A, las resistencias: R20,21,23,24 y 31 no se montan. Si estas se montan, la corriente máxima sería de 4A, pero en este caso se debería montar un disipador mayor, u otro de igual tamaño al empleado a mayores, es decir dos disipadores para dos transistores cada uno (en total se deben poner 4 transistores 2N3055).

Con R3 se ajusta la máxima corriente, y con R4 se ajusta el máximo voltaje.

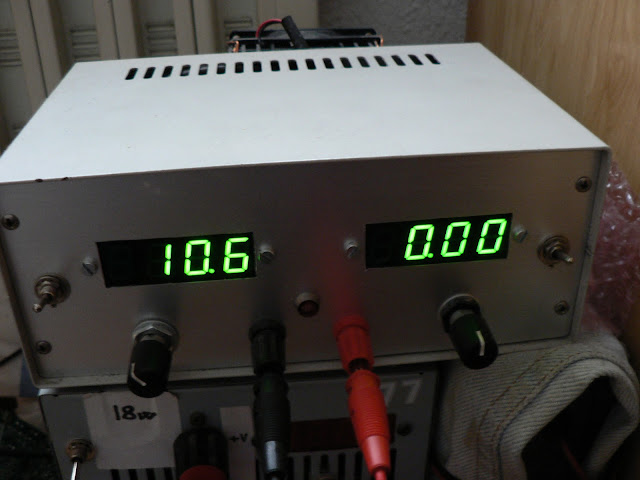

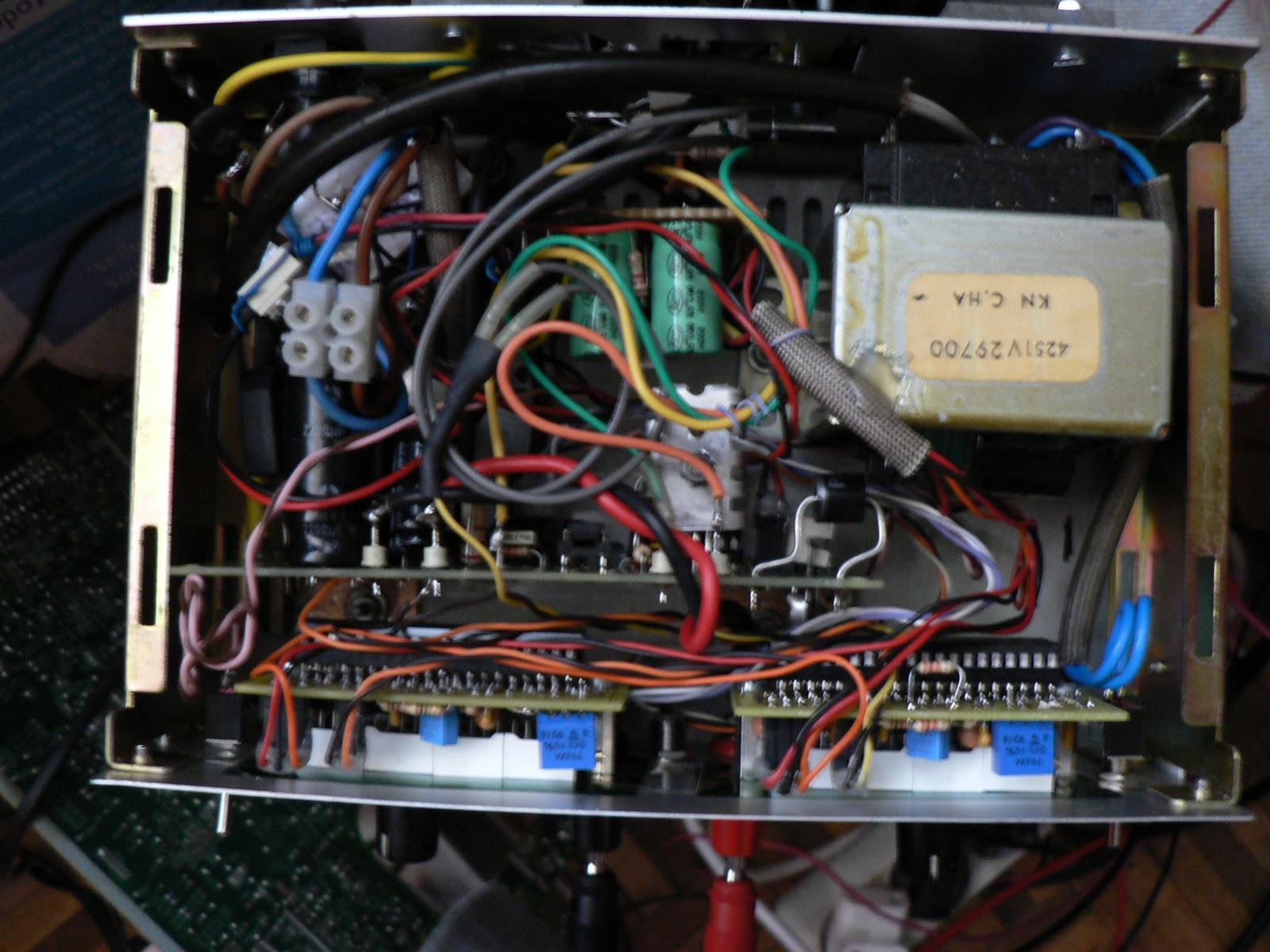

A continuación unas fotos del montaje:

Los medidores de voltaje y corriente está montados en torno al pular ICL7107, alimentados por una fuente auxiliar con un pequeño transformador de 9V y 300mA.


El ventilador del disipador está controlado en temperatura por un PIC12F683. El sensor de temperatura empleado es un LM35.

En lugar de aislar los transistores del disipador, se ha aislado el disipador de la caja para permitir la mayor transferencia de temperatura de los transistores al disipador. Los colectores van unidos y el colector es el que tiene su contacto con el encapsulado, por lo que no hay problema de que hagan contacto ambos con el disipador.


El transformador de 24Vac y 2Aac está recuperado de un viejo video Beta.
